Nel campo della scienza dei materiali e del controllo qualità, l'analisi metallografica gioca un ruolo cruciale nella comprensione della microstruttura e delle proprietà dei metalli e delle leghe. Tra gli strumenti essenziali in questo processo, la macchina per intarsi metallografici si distingue come attrezzatura fondamentale per la preparazione dei campioni. Consente a tecnici e ricercatori di montare i campioni in modo efficiente, garantendo stabilità, precisione e riproducibilità durante le successive operazioni di levigatura e lucidatura.
A macchina per intarsi metallografici consente metodi di montaggio sia a caldo che a freddo, accogliendo un'ampia gamma di tipi di campioni, inclusi metalli, compositi e materiali non metallici. Incorporando i campioni nella resina, i tecnici possono maneggiare campioni fragili o piccoli in modo sicuro, preservandone le caratteristiche microstrutturali per un esame accurato al microscopio o altri strumenti analitici.
La crescente domanda di automazione e flussi di lavoro di laboratorio ad alta produttività ha spinto l’evoluzione dei materiali di consumo per intarsi metallografici, dalle tradizionali presse manuali ai sistemi completamente automatizzati dotati di controllo della temperatura, funzionalità di vuoto e interfacce intuitive. Questi progressi non solo migliorano l’efficienza operativa, ma riducono anche al minimo l’errore umano, migliorando l’affidabilità degli studi metallografici.
Panoramica della macchina per intarsi metallografici
Una macchina per intarsi metallografici è un dispositivo specializzato progettato per incorporare campioni di materiale in un mezzo solido, solitamente resina, per facilitarne la manipolazione, la molatura e la lucidatura. La funzione principale di questa macchina è quella di creare supporti campione stabili e uniformi che preservino l'integrità microstrutturale del campione, consentendo un esame metallografico preciso.
Esistono diversi tipi di materiali di consumo per intarsi metallografici, classificati principalmente in base al metodo di montaggio: montaggio a caldo, montaggio a freddo e montaggio automatico.

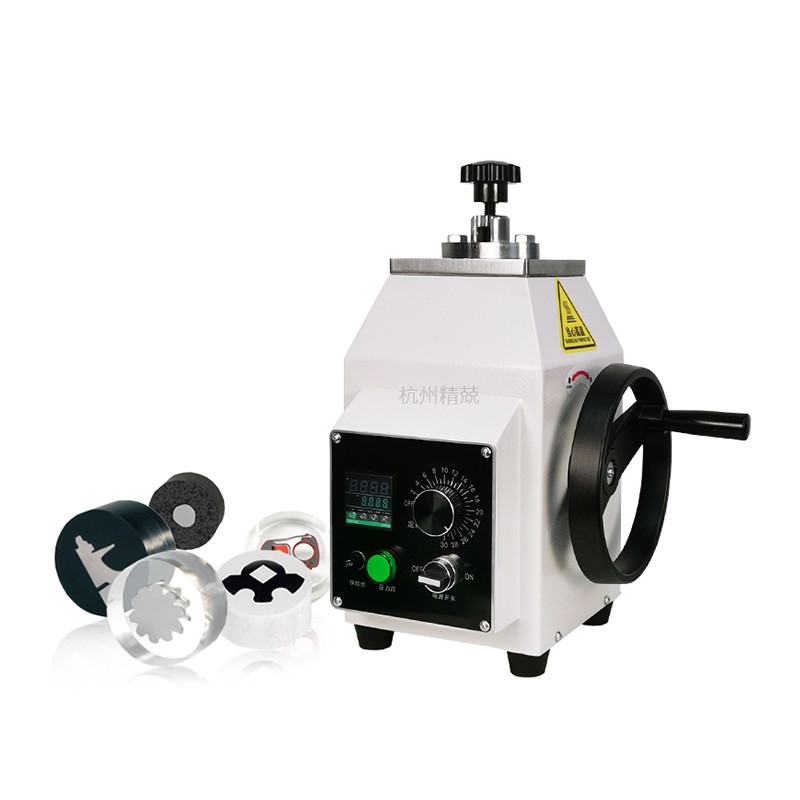

- Macchine per il montaggio a caldo : Utilizzare il calore per polimerizzare le resine termoindurenti attorno al campione. Il riscaldamento e la pressione controllati producono un supporto duro e durevole, adatto a campioni metallici che richiedono un'elevata resistenza all'usura.
- Macchine per il montaggio a freddo : Utilizzare resine che polimerizzano a temperatura ambiente o composti epossidici, consentendo una preparazione rapida senza stress termico. Adatto per materiali delicati o sensibili.
- Macchine automatiche per intarsi metallografici : Combina il controllo della temperatura, l'applicazione della pressione e talvolta le funzionalità del vuoto. Fornire produttività elevata, qualità costante e intervento minimo dell'operatore.
La scelta della macchina dipende dal tipo di campione, dai requisiti di produttività e dal livello di automazione desiderato. I piccoli laboratori possono preferire sistemi manuali o semiautomatici per la flessibilità, mentre i laboratori industriali traggono vantaggio da macchine completamente automatizzate per efficienza e ripetibilità.
Confronto tra i tipi di macchine per intarsio metallografico
| Digitare | Principio di funzionamento | Materiali adatti | Diametro dello stampo | Livello di automazione | Vantaggi e limitazioni |
|---|---|---|---|---|---|
| Macchina per il montaggio a caldo | Resina termoindurente attorno al campione | Metalli, leghe | φ25–50 mm | Manualeee/Semiautomatico | Elevata resistenza all'usura; tempo di processo più lungo |
| Macchina per il montaggio a freddo | Indurimento della resina a temperatura ambiente | Metalli, Non metalli | φ25–50 mm | Manualeee/Semiautomatico | Veloce e senza stress; durezza inferiore |
| Macchina automatica per intarsi | Calore, pressione, vuoto automatizzati | Vari tipi di campioni | φ25–50 mm | Completamente automatico | Elevata produttività, qualità costante; costo più elevato |
Evoluzione tecnologica e innovazioni
Lo sviluppo dei materiali di consumo per intarsi metallografici è passato da semplici presse manuali a sofisticati sistemi automatizzati.
Sviluppo storico
Le prime macchine erano manuali e richiedevano agli operatori di pressare i campioni manualmente. Le macchine semiautomatiche hanno introdotto il controllo idraulico e della temperatura, migliorando la produttività e la consistenza.
Principali innovazioni tecnologiche
Le macchine moderne presentano:
- Controllo automatico della pressione e della temperatura
- Montaggio assistito dal vuoto
- Interfacce programmabili per diversi tipi di campioni
- Automazione ad alto rendimento
Sistemi intelligenti e integrati
Le macchine intelligenti ora includono la registrazione dei processi, il monitoraggio remoto e l’integrazione con i sistemi informativi di laboratorio, in linea con le tendenze dell’Industria 4.0.
Confronto tra generazioni di macchine per intarsio metallografico
| Generazione | Anno di rilascio | Metodo di riscaldamento | Intervallo di pressione | Livello di automazione | Produttività dei campioni (all'ora) |
|---|---|---|---|---|---|
| Prima generazione | Anni '80 | Riscaldamento elettrico | Manual | Manual | 10-20 |
| Seconda generazione | 2000 | Riscaldamento a temperatura costante | 10–50MPa | Semiautomatico | 30–50 |
| Terza generazione | 2015 | Vuoto termico preciso | 50–100MPa | Completamente automatico | 60-100 |
Analisi dello stato e delle tendenze del mercato
Il mercato globale dei materiali di consumo per inserti metallografici è in costante crescita, trainato dai settori automobilistico, aerospaziale, elettronico e di ricerca.
Panoramica del mercato globale
- Nord America ed Europa: mercati maturi con standard elevati
- Asia-Pacifico: rapida crescita nei settori elettronico, automobilistico, aerospaziale
Concorrenza del settore
I principali elementi di differenziazione includono l'automazione, le dimensioni dello stampo, la precisione della temperatura e della pressione e le funzionalità intelligenti.
Tendenze e fattori trainanti
- Automazione e funzionalità intelligenti
- Precisione e affidabilità
- Integrazione LIMS
- Personalizzazione per esigenze specifiche del settore
Scenari applicativi e casi di studio
Le macchine per intarsio metallografico vengono applicate in diversi settori:
- Automobilistico : parti di motori, ingranaggi, leghe; richiedono un'elevata resistenza all'usura
- Aerospaziale : leghe ad alta temperatura, compositi; necessitano di un montaggio preciso
- Elettronica : PCB e microcomponenti; i campioni delicati richiedono il montaggio a freddo
- Materials R&D : diversi metalli e compositi; elevata ripetibilità e produttività
Scenari applicativi e tipi di macchine consigliati
| Industria | Tipo di campione | Requisiti di montaggio | Modello macchina consigliato | Livello di automazione |
|---|---|---|---|---|
| Automobilistico | Parti metalliche | Elevata resistenza all'usura | Macchina automatica per intarsi A | Completamente automatico |
| Aerospaziale | Leghe ad alta temperatura | Basso stress termico | Macchina per il montaggio a caldo B | Semiautomatico |
| Elettronica | PCB/microcomponenti | Calore delicato e minimo | Macchina per il montaggio a freddo C | Manualeee/Semiautomatico |
| Materials R&D | Vari metalli e compositi | Precisione, ripetibilità | Macchina automatica per intarsi D | Completamente automatico |
Caso di studio : Un laboratorio aerospaziale ha adottato macchine per intarsio assistite da vuoto completamente automatizzate, riducendo le bolle d'aria e migliorando la qualità della superficie del campione, aumentando la produttività dell'80% mantenendo la coerenza.
Guida al funzionamento e alla manutenzione
Procedure Operative
- Preparare i campioni, scegliere la resina/stampo
- Montaggio a caldo, freddo o automatico a seconda del tipo di campione
- Ispezionare i montaggi dopo l'elaborazione
Problemai comuni e risoluzione dei problemi
| Problem | Causa | Soluzione |
|---|---|---|
| Bolle d'aria | Scarso vuoto/miscelazione | Utilizzare il vuoto; mescolare correttamente la resina |
| Resina non polimerizzata | Temperatura/orario errati | Verificare le impostazioni; seguire le linee guida sulla resina |
| Disallineamento del campione | Posizionamento improprio | Allineare attentamente il campione |
| Errore della macchina | Problemi elettrici/sensoriali | Seguire la guida del produttore; calibrare regolarmente |
Migliori pratiche di manutenzione
- Pulizia e ispezione regolari
- Calibrazione dei sensori
- Lubrificazione delle parti in movimento
- Aggiornamenti software per sistemi automatizzati
Considerazioni sulla sicurezza
- Utilizzare DPI
- Maneggiare con attenzione le resine
- Rispettare i limiti di pressione/temperatura
- Garantire la ventilazione
Direzioni di sviluppo futuro
- Automazione intelligente : Rilevamento errori AI, controllo adattivo del processo, funzionamento remoto
- Integrazione LIMS : tracciabilità, ottimizzazione basata sui dati
- Materiali Avanzati e Sostenibilità : resine ecologiche ad alte prestazioni
- Miniaturizzazione e precisione : i campioni piccoli e delicati richiedono stampi e controlli accurati
- Implicazioni sul mercato : domineranno le macchine completamente automatizzate, intelligenti e rispettose dell’ambiente
Il macchina per intarsi metallografici si è evoluto da semplici presse manuali a sofisticati sistemi automatizzati, fornendo una preparazione stabile e riproducibile dei campioni per l'analisi metallografica. Le innovazioni tecnologiche, la crescita del mercato e la diversità delle applicazioni evidenziano il suo ruolo fondamentale nella scienza dei materiali e nel controllo della qualità industriale.
Gli sviluppi futuri – automazione, integrazione dell’intelligenza artificiale, materiali sostenibili e miniaturizzazione di precisione – promettono di migliorare l’efficienza, la coerenza e la responsabilità ambientale. Per i laboratori e gli utenti industriali, la corretta selezione, funzionamento e manutenzione della macchina sono fondamentali per massimizzare le prestazioni.
I materiali di consumo per intarsi metallografici non sono solo strumenti per la preparazione dei campioni, ma facilitano la scoperta scientifica, la garanzia della qualità e l'innovazione nella ricerca sui materiali.
