Come scegliere il microscopio metallografico verticale giusto?

Scegliere l'ideale Microscopio metallografico verticale è una decisione fondamentale per qualsiasi laboratorio coinvolto nella scienza dei materiali, nell'analisi dei guasti o nel controllo di qualità. Lo strumento giusto svela i segreti microscopici della struttura di un materiale, collegandolo direttamente alle sue proprietà fisiche. Con varie configurazioni e specifiche disponibili, la navigazione tra le opzioni può essere complessa. Questa guida completa è progettata per demistificare il processo, aiutandoti a comprendere le principali differenze, caratteristiche e considerazioni per effettuare un investimento informato che soddisferà le tue esigenze di ricerca e analisi per gli anni a venire.

Comprendere le nozioni di base: cos'è un microscopio metallografico verticale e come funziona?

An Microscopio metallografico verticale è un microscopio ottico specificatamente progettato per l'osservazione della microstruttura di materiali solidi e opachi. A differenza dei microscopi biologici che si basano sulla luce trasmessa attraverso campioni sottili, i microscopi metallografici utilizzano la luce riflessa o epiilluminazione. In questa configurazione, la luce ha origine da una sorgente sopra il campione, viaggia verso il basso attraverso la lente dell'obiettivo, che funge anche da condensatore, illuminando la superficie lucida e spesso incisa del campione. La luce viene quindi riflessa dal campione, attraverso la stessa lente dell'obiettivo, e fino agli oculari o alla fotocamera per l'osservazione. Questo metodo rivela caratteristiche critiche come i bordi dei grani, le fasi, le inclusioni e le prove di deformazione, che sono essenziali per determinare le proprietà di un materiale, la storia della lavorazione e le prestazioni. Il flusso di lavoro fondamentale in metallografia prevede la preparazione precisa del campione, che è un ambito apprezzato dalle aziende globali Strumento di prova Co., Ltd. di Hangzhou Jingjing fornire soluzioni integrate, offrendo non solo i microscopi stessi ma anche le apparecchiature complementari per la preparazione dei campioni necessarie per ottenere risultati impeccabili.

• Principio fondamentale: Epiilluminazione (luce riflessa) per l'osservazione di campioni opachi.
• Componenti chiave: Sorgente luminosa ad alta intensità, obiettivi corretti in piano, tavolino meccanico preciso e porta per fotocamera integrata.
• Applicazione principale: Rivelare la microstruttura di metalli, leghe, ceramiche e altri materiali ingegnerizzati per valutare qualità e prestazioni.

Verticale vs. invertito: un confronto dettagliato del microscopio metallografico

Una scelta fondamentale nell'analisi metallografica è tra il design del microscopio verticale e quello invertito. Sebbene entrambi utilizzino la luce riflessa, i loro layout ottici e meccanici offrono vantaggi distinti per diverse applicazioni. An Microscopio metallografico verticale è caratterizzato dalle lenti dell'obiettivo situate sopra il tavolino del campione. L'utente posiziona il campione preparato con la superficie di osservazione rivolta verso l'alto. Questo design è altamente intuitivo e consente una facile navigazione sulla superficie del campione. Al contrario, un microscopio invertito posiziona gli obiettivi sotto un tavolino fisso e il campione viene posizionato con la superficie di osservazione rivolta verso il basso. Questo confronto è fondamentale per i laboratori per capire quale configurazione si adatta meglio al loro flusso di lavoro tipico e ai tipi di campioni, garantendo efficienza e precisione nelle operazioni quotidiane.

• Flusso di lavoro del microscopio verticale: Il campione viene posizionato a faccia in su sul palco; gli obiettivi vengono abbassati dall'alto per la messa a fuoco.
• Flusso di lavoro del microscopio invertito: Il campione viene posizionato a faccia in giù sul palco; il tavolino rimane fisso mentre la torretta dell'obiettivo si muove verticalmente per la messa a fuoco.

Una guida per il funzionamento del microscopio metallografico verticale

Padroneggiare il funzionamento del tuo Microscopio metallografico verticale è fondamentale per ottenere immagini coerenti e di alta qualità che costituiscano la base di un'analisi affidabile. L'uso corretto inizia con una meticolosa preparazione del campione, poiché anche il miglior microscopio non è in grado di rivelare dettagli oscurati da una scarsa preparazione. Il campione deve essere sezionato, montato, rettificato, lucidato e spesso inciso per rivelare la sua vera microstruttura. Una volta fissato sul palco un campione ben preparato, il passaggio fondamentale successivo è l'impostazione dell'illuminazione Köhler. Questa procedura di allineamento standardizzata garantisce che il campione sia illuminato uniformemente, fornendo il massimo contrasto e risoluzione senza abbagliamenti o punti caldi, essenziali per un'osservazione e una fotografia accurate.

• Passaggio 1: preparazione del campione: Il fondamento di tutta la metallografia. Ciò comporta la creazione di una superficie a specchio, priva di graffi, rappresentativa del vero stato del materiale.
• Fase 2: Illuminazione Köhler: Un processo in due fasi che prevede la messa a fuoco dell'immagine e quindi la centratura e la messa a fuoco del diaframma di campo per ottenere un'illuminazione uniforme e brillante senza artefatti.
• Passaggio 3: selezione dell'obiettivo: Inizia con un obiettivo a basso ingrandimento per individuare l'area di interesse, quindi passa a ingrandimenti più elevati per un'analisi dettagliata. Utilizza sempre obiettivi corretti dal piano per mantenere a fuoco l'intero campo visivo.
• Fase 4: Osservazione e Analisi: Esaminare sistematicamente il campione a vari ingrandimenti. Utilizzare diverse modalità di contrasto (campo chiaro, campo scuro, luce polarizzata) secondo necessità per migliorare specifiche caratteristiche microstrutturali.

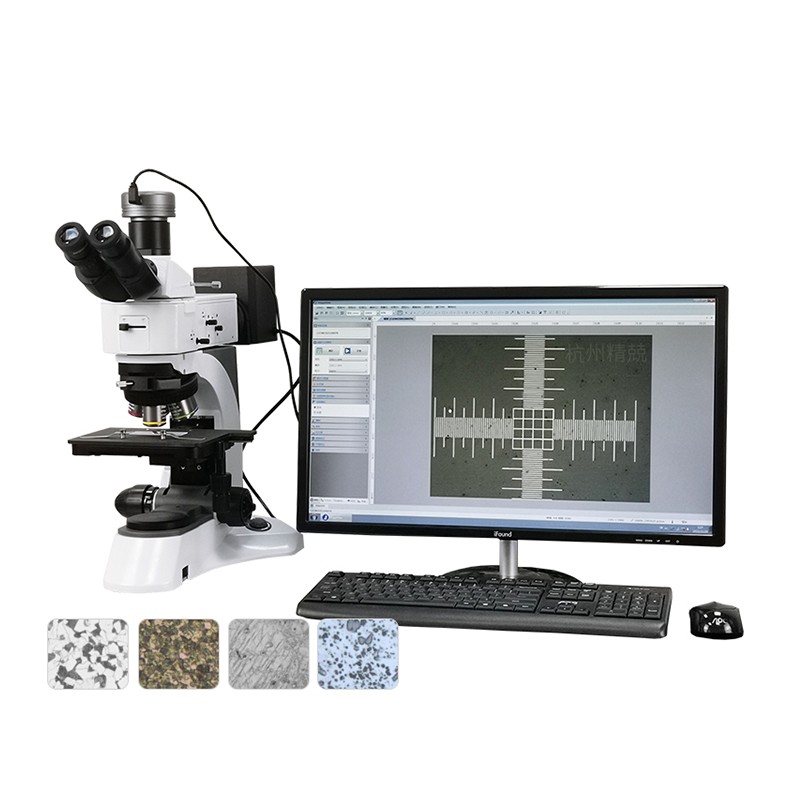

Caratteristiche principali di un moderno microscopio metallografico verticale digitale con fotocamera

L'evoluzione dall'ispezione puramente visiva alla documentazione e all'analisi digitale ha trasformato la scienza dei materiali. Un moderno microscopio metallografico verticale digitale con fotocamera non è più un semplice strumento ottico ma una completa workstation di imaging. Il nucleo di questo sistema è un sensore fotografico scientifico ad alta risoluzione, tipicamente CMOS o CCD, che cattura l'immagine ottica prodotta dal microscopio. La qualità di questa fotocamera, misurata in megapixel e gamma dinamica, influisce direttamente sul livello di dettaglio che puoi registrare. Tuttavia, l’hardware è solo metà dell’equazione. Il vero potere è sbloccato da un sofisticato software di analisi delle immagini che consente la misurazione quantitativa, una capacità che sposta l'analisi dalla descrizione soggettiva ai dati oggettivi.

• Fotocamera ad alta risoluzione: Essenziale per catturare dettagli microstrutturali fini. Cerca sensori con basso rumore, alta efficienza quantica e buona risoluzione (5 megapixel e oltre sono lo standard per la ricerca).
• Software di analisi delle immagini: Consente misurazioni quantitative quali dimensione dei grani (secondo ASTM E112), frazione dell'area di fase, grado di inclusione e spessore del rivestimento.
• Documentazione digitale: Consente una facile archiviazione delle micrografie, la creazione di report standardizzati e la tracciabilità per controlli di qualità e progetti di ricerca a lungo termine.

Selezione del miglior microscopio metallografico verticale per la scienza dei materiali

Identificare il miglior microscopio metallografico verticale per la scienza dei materiali richiede un’attenta valutazione delle vostre specifiche esigenze applicative e degli obiettivi futuri. I requisiti per l’analisi di film sottili nanostrutturati sono molto diversi da quelli per l’esame della ghisa a grana grossa. Pertanto, il primo passo è definire chiaramente i tipi di materiali che studierai, le dimensioni delle caratteristiche che devi risolvere e il tipo di analisi che eseguirai. Una volta definita l'applicazione, è possibile concentrarsi sulle specifiche tecniche critiche che determineranno le prestazioni del microscopio. Ciò comporta un’analisi approfondita del sistema ottico, della stabilità meccanica e della disponibilità di tecniche di contrasto avanzate in grado di rivelare dettagli nascosti in campioni difficili.

• Selezione basata sull'applicazione:
  • Metalli e leghe: Richiede campo chiaro e campo scuro. La luce polarizzata è utile per i metalli non cubici.
  • Ceramiche e Materiali Sinterizzati: Spesso trae vantaggio dalla luce polarizzata e dalle telecamere ad alta gamma dinamica per gestire il contrasto estremo.
  • Compositi e Polimeri: Potrebbe richiedere il contrasto di interferenza differenziale (DIC) per migliorare le differenze topografiche tra le fasi.
• Valutazione Specifiche Tecniche:
  • Prestazioni ottiche: Cerca sistemi ottici con correzione all'infinito e obiettivi con correzione del piano per garantire un campo visivo piatto sull'intera immagine.
  • Stabilità meccanica: Un telaio pesante e rigido è essenziale per smorzare le vibrazioni, il che è fondamentale per i lavori ad alto ingrandimento e per le immagini digitali nitide.
  • Ergonomia e aggiornabilità: Considera il comfort dell'utente e se il sistema può essere aggiornato con nuove fotocamere, palchi o software in futuro.

Comprensione degli investimenti: listino prezzi e fattori del microscopio metallografico verticale

Durante la ricerca di un Listino prezzi microscopio metallografico verticale , incontrerai una vasta gamma, da poche migliaia a decine di migliaia di dollari. Questa variazione non è arbitraria; riflette direttamente le capacità, le prestazioni e la longevità dello strumento. Un modello di base per i controlli di qualità di routine in un’officina costerà comprensibilmente meno di un sistema di ricerca attrezzato per analisi quantitative avanzate. I principali fattori di costo si riscontrano nella qualità dell'ottica, nel livello di automazione e nella sofisticazione del sistema di imaging digitale. Comprendere questi fattori ti consente di allineare il tuo budget ai tuoi reali requisiti tecnici, assicurandoti di investire in un sistema che soddisfi le tue esigenze senza pagare per funzionalità non necessarie.

• Ripartizione della fascia di prezzo:
  • Livello base: Modelli base con ottica standard e tavolino manuale per ispezioni di routine.
  • Gamma media: Ottica migliorata (Plan Fluorite), fotocamera digitale di base e componenti motorizzati.
  • Grado di ricerca: Obiettivi plan-apocromatici di altissima qualità, palco e messa a fuoco completamente automatizzati e una fotocamera scientifica di fascia alta.
• Fattori di costo chiave:
  • Ottica: Il tipo di correzione oggettiva (Achromat vs. Plan Apochromat) è un importante fattore di differenziazione dei costi.
  • Automazione: Tavolini motorizzati, unità di messa a fuoco e torrette aggiungono costi significativi ma migliorano notevolmente la produttività e la riproducibilità.
  • Fotocamera e software: La risoluzione e la sensibilità della telecamera, insieme alle capacità del software di analisi, costituiscono una parte sostanziale dell'investimento totale.

Domande frequenti

Qual è la differenza tra un microscopio metallografico e un microscopio biologico?

La differenza fondamentale sta nel sistema di illuminazione e nei campioni che sono progettati per osservare. A Microscopio metallografico verticale utilizza la luce riflessa (epiilluminazione) per illuminare la superficie di campioni opachi come metalli e ceramiche. La sorgente luminosa e il percorso luminoso sono integrati sopra il campione. Al contrario, un microscopio biologico, come quello tipico Microscopio biologico invertito , utilizza la luce trasmessa che passa attraverso campioni trasparenti o semitrasparenti come cellule o tessuti. La sorgente luminosa si trova sotto il tavolino portacampione. Questa distinzione fondamentale li rende inadatti l'uno alle applicazioni primarie dell'altro.

Posso utilizzare un microscopio metallografico verticale per le prove di durezza?

Non direttamente. An Microscopio metallografico verticale e un Durometro Brinell sono strumenti complementari in un laboratorio di materiali ma servono a scopi distinti. Il microscopio viene utilizzato per osservare e analizzare la microstruttura. Un tester di durezza (come Brinell, Vickers o Rockwell) viene utilizzato per misurare la resistenza di un materiale alla rientranza. Tuttavia, i due vengono spesso utilizzati in sequenza: è possibile eseguire un test di durezza su un campione, quindi lo stesso campione viene montato, lucidato ed esaminato al microscopio per osservare la rientranza e la microstruttura circostante per caratteristiche come l'incrudimento. Alle aziende piace Strumento di prova Co., Ltd. di Hangzhou Jingjing spesso forniscono entrambi i tipi di apparecchiature, riconoscendo il loro ruolo sinergico nella completa caratterizzazione dei materiali.

Quanto è importante la risoluzione della fotocamera su un microscopio metallografico digitale?

La risoluzione della fotocamera è di fondamentale importanza per l'analisi quantitativa, ma deve essere bilanciata con la risoluzione ottica del microscopio. Una fotocamera con un numero di megapixel molto elevato non è in grado di risolvere dettagli più fini di quelli che l'ottica del microscopio può fornire. La chiave è ottenere una buona corrispondenza. Per la maggior parte delle applicazioni è sufficiente una fotocamera scientifica da 5 a 12 megapixel. Una risoluzione più elevata è utile se è necessario acquisire un campo visivo molto ampio ad alto ingrandimento per la cucitura panoramica o se è necessario eseguire lo zoom digitale sulle immagini senza pixel. In definitiva, la gamma dinamica del sensore (capacità di vedere i dettagli sia nelle aree luminose che in quelle scure) e la sensibilità in condizioni di scarsa illuminazione sono spesso importanti quanto il numero di pixel grezzi.

Che manutenzione richiede un microscopio metallografico verticale?

Una manutenzione regolare è essenziale per preservare la qualità dell'immagine e la longevità dello strumento. I compiti principali includono:

• Giornaliero: Pulire delicatamente le superfici esterne. Mantenere l'area priva di polvere.
• Settimanale/mensile: Pulire accuratamente le superfici esterne degli oculari e delle lenti dell'obiettivo utilizzando un panno per lenti e un detergente adeguati. Soffia via la polvere dal palco e da altre parti meccaniche.
• Annualmente: Prendere in considerazione un'ispezione e una calibrazione professionali da parte del produttore o di un fornitore di servizi qualificato, come il team di gestione della metrologia di Strumento di prova Co., Ltd. di Hangzhou Jingjing , per garantire che l'allineamento meccanico e ottico rimanga perfetto.

Una cura adeguata previene graffi sulle ottiche costose e garantisce che il sistema continui a fornire dati affidabili e di alta qualità.
