Macchine da taglio metallografiche: tipologie, selezione e guida

Cos'è un Macchina da taglio metallografica ?

Una macchina da taglio metallografica - chiamata anche macchina per sezionamento metallografico, macchina da taglio metallografica o taglierina metallografica - è uno strumento di precisione utilizzato per sezionare campioni di metallo, ceramica, compositi o minerali in preparazione all'esame microscopico. Il requisito fondamentale che separa le attrezzature per il sezionamento metallografico dalle seghe per la lavorazione generale dei metalli è danno minimo alla microstruttura del campione in corrispondenza e adiacente alla superficie tagliata : nessuna zona alterata dal calore, nessuna deformazione meccanica, nessuna sbavatura delle fasi tenere e nessuna fessurazione delle fasi fragili.

La preparazione del campione metallografico inizia con il sezionamento. Tutto ciò che segue – montaggio, molatura, lucidatura, incisione ed esame microscopico – dipende interamente dalla qualità del taglio iniziale. Una sezione prodotta con calore o pressione eccessivi introduce artefatti indistinguibili dai veri difetti del materiale al microscopio, invalideo l'analisi. Selezionare e utilizzare l'attrezzatura da taglio metallografica corretta per ciascuna classe di materiale è quindi l'abilità fondamentale della preparazione dei campioni di laboratorio.

Il mercato delle frese metallografiche viene segmentato in due principali tipologie di strumenti: macchine da taglio abrasive and seghe di precisione a bassa velocità — ciascuno ottimizzato per diverse categorie di materiali e requisiti di qualità. Comprendere le capacità e i limiti di ciascun tipo è essenziale per qualsiasi laboratorio che richiede apparecchiature per la preparazione dei campioni metallici.

Tipi di apparecchiature di sezionamento metallografico

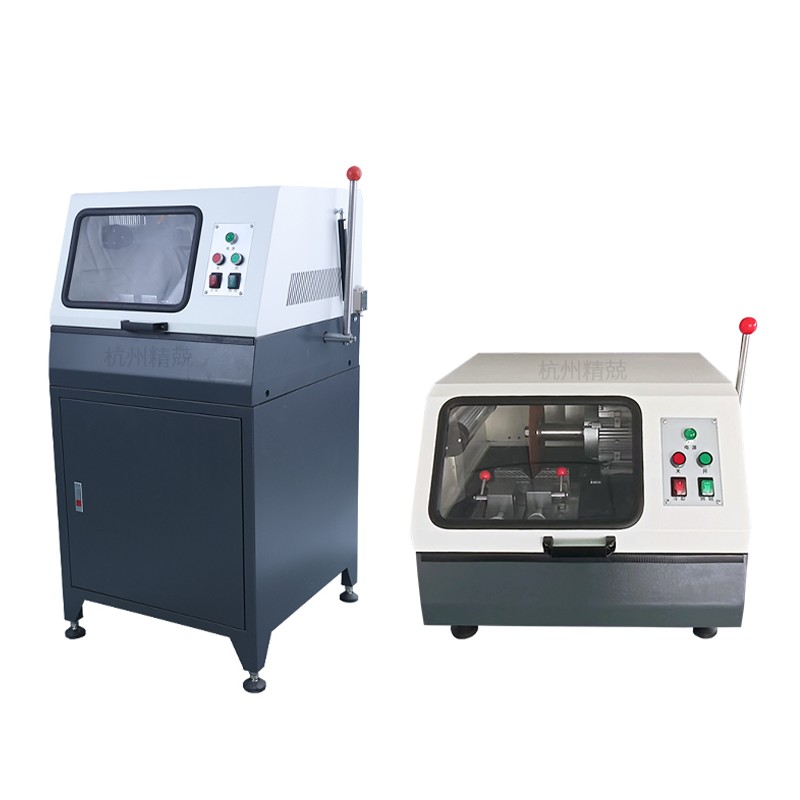

Taglierina abrasiva metallografica (macchina da taglio)

La taglierina abrasiva metallografica, nota anche come sega da taglio metallografica, attrezzatura da taglio metallurgica o sega per sezionamento per la preparazione dei campioni, utilizza una sottile mola abrasiva rotante per sezionare i campioni mediante molatura anziché segatura. La mola è un disco abrasivo legato (ossido di alluminio per materiali ferrosi, carburo di silicio per non ferrosi e ceramici) che rimuove il materiale per abrasione lungo il piano di taglio. I diametri delle ruote variano generalmente da 150 mm a 400 mm e le velocità del mandrino da 2.000 a 5.000 giri/min a seconda delle dimensioni della macchina e del materiale.

La variabile critica nel funzionamento della troncatrice abrasiva è generazione di calore all'interfaccia di taglio . Il sezionamento abrasivo genera intrinsecamente calore da attrito; se non controllato, questo calore aumenta la temperatura del campione al di sopra delle soglie di trasformazione di fase o di rinvenimento, alterando proprio la microstruttura che il taglio intende esporre per l'analisi. Le moderne macchine di sezionamento metallografico risolvono questo problema sistemi di raffreddamento allagati che erogano il fluido da taglio direttamente all'interfaccia ruota-provino durante tutto il taglio, mantenendo la temperatura del provino al di sotto di 50–60°C anche nei tagli lunghi attraverso acciai legati ad alta densità.

Le frese abrasive metallografiche si dividono ulteriormente in base al meccanismo di avanzamento:

• Troncatrici manuali: L'operatore applica la forza di avanzamento manualmente attraverso un braccio girevole. Adatto per materiali di durezza da tenera a media e produttività moderata. Costo di capitale inferiore, ma l'uniformità della forza di avanzamento dipende dall'abilità dell'operatore.
• Troncatrici automatiche: La forza di avanzamento viene applicata da un attuatore motorizzato (elettromeccanico o pneumatico) con velocità di avanzamento e parametri di forza programmabili. Le macchine di sezionamento automatiche offrono una qualità di taglio più uniforme, consentono il funzionamento non presidiato per il sezionamento in lotti e sono essenziali per campioni duri, fragili o di alto valore in cui un'alimentazione incoerente causerebbe il caricamento delle ruote o la frattura del campione.

Sega metallografica a bassa velocità (macchina per sezionamento di precisione)

La sega metallografica a bassa velocità, denominata anche macchina per sezionamento di precisione, sezionatrice metallografica o macchina per la preparazione di campioni metallografici per campioni delicati, funziona a velocità della ruota notevolmente inferiori (100-500 giri/min) utilizzando una lama di wafer diamantata anziché una mola abrasiva. La combinazione tra la bassa velocità di taglio e il taglio estremamente sottile di un disco diamantato ( 0,1–0,5 mm contro 0,5–1,5 mm per le mole abrasive ) genera un calore trascurabile e praticamente nessuna deformazione meccanica nel campione.

La sega a bassa velocità applica il carico attraverso un meccanismo di alimentazione a peso morto o caricato a molla anziché tramite attuatori motorizzati, consentendo forze molto leggere e controllate che preservano anche le caratteristiche microstrutturali più fragili. Ciò lo rende lo strumento di scelta per:

• Componenti elettronici e schede elettroniche — giunti di saldatura sottili, strati intermetallici e tracce di rame richiedono un sezionamento senza danni per esaminare le sezioni trasversali senza sbavature o crepe
• Materiali fragili e porosi — ceramiche, rivestimenti a spruzzo termico, carburi sinterizzati e campioni geologici che potrebbero fratturarsi sotto le forze del sezionamento abrasivo
• Esemplari biologici e mineralogici — sezioni di ossa, smalto dentale, minerali per petrografia e materiali eterogenei simili
• Sezioni sottili per la preparazione del campione TEM — dove il taglio iniziale deve essere effettuato il più vicino possibile alla regione target con il minimo livello possibile di danno al sottosuolo
• Metalli teneri e rivestimenti — oro, indio, stagno e leghe per saldatura dolce che si depositano in modo catastrofico in condizioni di mola abrasiva

Il compromesso per questa precisione è la produttività: una sega a bassa velocità può richiedere 15-60 minuti per completare un taglio che una taglierina abrasiva completerebbe in meno di due minuti. Per esemplari di alto valore o insostituibili, questo costo in termini di tempo è del tutto giustificato; per il sezionamento di routine delle barre d'acciaio nel controllo qualità della produzione, non lo è.

Mole e lame da taglio: il cuore delle attrezzature da taglio metallografiche

La selezione di ruote e lame è la decisione più critica sui consumabili nel sezionamento metallografico. Una ruota non adatta al materiale da tagliare produce calore eccessivo, rapida usura della ruota e scarsa qualità di taglio, indipendentemente dalla qualità della macchina. La mola corretta per il materiale produce una sezione pulita, fresca e priva di artefatti con durata della mola e velocità di taglio accettabili.

Dischi da taglio abrasivi

I dischi da taglio abrasivi sono specificati in base al tipo di abrasivo, alla durezza del legante e alla struttura (porosità). Le regole generali di selezione sono:

• Ruote in ossido di alluminio (Al₂O₃). — per i materiali ferrosi: acciai al carbonio, acciai legati, acciai inossidabili, acciai per utensili e ghise. L'ossido di alluminio è più duro del ferro e fornisce un taglio efficiente senza un'eccessiva usura della mola in questi materiali.
• Ruote in carburo di silicio (SiC). — per materiali non ferrosi (alluminio, rame, ottone, bronzo, titanio, leghe di magnesio), ceramica e materiali refrattari. Il carburo di silicio è più affilato e taglia con minore generazione di calore nelle leghe non ferrose più morbide e più sensibili al calore.
• Durezza del legame: Vengono utilizzate ruote a legante morbido (designazione di grado B o C nella maggior parte dei sistemi). materiali duri — il legante rilascia rapidamente i grani abrasivi usurati, esponendo i taglienti freschi e prevenendo la lucidatura della mola. Vengono utilizzate ruote a legante duro (grado E–H). materiali morbidi — il legante più forte trattiene i grani abrasivi più a lungo, evitando un'usura troppo rapida della mola nei materiali a bassa resistenza.
• Rinforzato vs. non rinforzato: I dischi da taglio metallografici da laboratorio sono rinforzati con fibra di vetro per garantire la sicurezza alle elevate velocità di rotazione delle macchine sezionatrici. Le ruote non rinforzate non devono mai essere utilizzate su attrezzature di taglio motorizzate.

Lame wafer diamantate per seghe a bassa velocità

Le lame diamantate per wafer per macchine sezionatrici di precisione sono specificate dalla concentrazione del diamante, dal tipo di legante (legante metallico, legante in resina) e dallo spessore della lama. Maggiore concentrazione di diamanti garantisce una maggiore durata della lama a costi più elevati; lame in resina sono più aggressivi e tagliano più velocemente; lame con legante metallico sono più durevoli e più adatti a materiali duri e densi come carburi cementati e ceramiche avanzate. La selezione dello spessore della lama determina la larghezza del taglio e la perdita di materiale: per campioni di alto valore o quando è richiesta una posizione precisa degli elementi, le lame più sottili riducono al minimo il materiale rimosso ad ogni taglio.

Specifiche chiave nella scelta delle macchine per sezionamento metallografiche

Per specificare l'attrezzatura per la preparazione dei campioni metallici è necessario che i parametri prestazionali della macchina corrispondano alle dimensioni dei campioni, ai tipi di materiali, ai requisiti di produttività e agli standard di qualità del laboratorio. I seguenti parametri costituiscono i criteri di valutazione più importanti:

Dimensioni massime del campione e capacità di bloccaggio

La morsa del campione o il sistema di bloccaggio definisce la sezione trasversale massima che può essere tenuta saldamente per il taglio. Le frese abrasive metallografiche da laboratorio in genere ospitano sezioni trasversali dei campioni da pochi millimetri fino a Diametro 60–80 mm per modelli da banco e fino a 150 mm o superiore per apparecchiature di sezionamento su scala di produzione a pavimento. Il sistema di bloccaggio deve trattenere rigidamente il provino senza consentire alcun movimento durante il taglio: qualsiasi movimento laterale del provino mentre la ruota è in contatto produce una superficie di taglio curva e può fratturare catastroficamente la mola abrasiva.

Velocità della ruota o della lama e controllo della velocità variabile

Le troncatrici abrasive normalmente funzionano a velocità del mandrino fisse nell'intervallo 2.800–3.500 giri/min per diametri di mola standard. Il controllo della velocità variabile è vantaggioso per i laboratori che tagliano diversi tipi di materiali: velocità inferiori riducono la generazione di calore nelle leghe non ferrose termicamente sensibili, mentre la velocità massima può essere necessaria per il taglio efficiente di sezioni di acciaio di grande diametro. Le seghe a bassa velocità con velocità variabile in modo continuo (tipicamente 1–500 giri/min) offrono la massima flessibilità per adattare i parametri di taglio a ciascun materiale e alle specifiche della lama.

Controllo e automazione della forza di alimentazione

Le macchine di sezionamento metallografiche automatiche controllano la forza di avanzamento tramite servomotori o sistemi di attuatori pneumatici, con impostazioni di forza e velocità di avanzamento programmabili dall'utente. Avanzamento controllato dalla forza — dove la macchina mantiene una forza di contatto costante indipendentemente dalla resistenza del materiale — è superiore all'alimentazione a velocità controllata per campioni eterogenei (ad esempio, compositi o campioni di saldatura che attraversano più zone di materiale), poiché si adatta automaticamente alla durezza locale del materiale e previene il sovraccarico della ruota nelle fasi dure. Le migliori macchine automatiche per la preparazione dei campioni metallurgici combinano profili di forza programmabili con rilevamento soft-start e di fine taglio per ridurre al minimo l'usura della mola e i danni al campione durante il ciclo di taglio.

Progettazione del sistema di raffreddamento

L'erogazione del refrigerante determina direttamente la temperatura del campione durante il sezionamento abrasivo. Efficaci sistemi di raffreddamento sulle apparecchiature di taglio metallografico garantiscono 3–10 litri al minuto del fluido da taglio attraverso gli ugelli posizionati su entrambi i lati della ruota all'interfaccia di taglio, garantendo che l'intera zona del taglio venga bagnata durante tutto il taglio. I sistemi di ricircolo del refrigerante con vasche di decantazione e filtraggio prolungano la durata del refrigerante e prevengono l'accumulo di trucioli nella zona di taglio. Per i laboratori preoccupati per la contaminazione del liquido refrigerante dei campioni (importante per le successive analisi chimiche), sono alternative i sistemi di raffreddamento ad acqua pulita o il sezionamento a secco con ruote a bassa temperatura appositamente formulate.

Vibrazioni e rigidità

La rigidità della macchina (la resistenza del telaio, del mandrino e del sistema di bloccaggio alla flessione sotto le forze di taglio) influisce direttamente sulla planarità e sul parallelismo della superficie tagliata. Le vibrazioni durante il taglio introducono ondulazioni nella faccia tagliata che devono essere rimosse mediante ulteriori fasi di molatura, sprecando materiale del campione e tempo di preparazione. Telai macchina in ghisa o acciaio saldato, cuscinetti del mandrino di precisione con tolleranze di concentricità definite e supporti di base antivibranti caratterizzano le apparecchiature di sezionamento metallografico di alta qualità. Specifiche pubblicate di eccentricità del mandrino di ≤0,01 mmTIR distinguere gli strumenti di precisione dalle troncatrici di livello produttivo.

Migliori pratiche per il taglio di campioni metallografici: evitare errori comuni

Anche con la corretta selezione della macchina e della mola, una cattiva pratica operativa introduce artefatti che compromettono l'analisi metallografica. Le seguenti pratiche riflettono l'esperienza di laboratorio accumulata nella preparazione dei campioni metallurgici:

• Non tagliare mai a secco con mole abrasive. Un singolo taglio a secco, anche breve, può aumentare la temperatura superficiale dell’acciaio oltre i 200°C, provocando il rinvenimento delle strutture martensitiche e introducendo uno strato di attacco bianco rilevabile al microscopio ottico. Verificare sempre il flusso del refrigerante prima di iniziare il taglio.
• Montare i campioni fragili o porosi prima del sezionamento. I rivestimenti a spruzzo termico, i materiali in schiuma e i prodotti compatti sinterizzati porosi devono essere impregnati sotto vuoto con resina epossidica prima del sezionamento per evitare l'estrazione e il collasso dei pori durante il taglio. La resina sostiene la microstruttura durante tutte le successive fasi di preparazione.
• Lasciare una distanza sufficiente dalle caratteristiche di interesse. La stessa faccia tagliata presenta un certo grado di danno, anche con la migliore pratica di sezionamento. Sezionare ad almeno 1–2 mm di distanza da una caratteristica critica (linea di saldatura, interfaccia del rivestimento, punta della cricca) e rimuovere lo strato danneggiato mediante molatura prima che la caratteristica venga esposta per l'esame.
• Utilizzare la forza di avanzamento adeguata al materiale. Una forza di avanzamento eccessiva nel sezionamento abrasivo, in particolare nei materiali duri e fragili, provoca la deflessione della mola, tagli curvi e picchi termici. Iniziare con la forza minima che consente di ottenere un avanzamento di taglio costante e aumentare solo se si osserva la lucidatura della mola (perdita dell'azione di taglio).
• Ravvivare regolarmente le mole abrasive. Una mola abrasiva smaltata o caricata taglia lentamente, genera calore in eccesso e può fratturarsi se aumenta la forza di avanzamento. Ravvivare la mola con un ravvivatore diamantato a punta singola o un bastone ravvivatore ai primi segni di ridotta efficienza di taglio.
• Registrare i parametri di sezionamento per ciascun campione. Nell'analisi dei guasti e nei contesti di ricerca, documentare il tipo di macchina, le specifiche della ruota, il tipo di refrigerante, la forza di avanzamento e la durata del taglio per ciascun campione crea una traccia di controllo che consente di identificare e distinguere qualsiasi artefatto di sezionamento dai veri difetti del materiale durante la fase di reporting.

Attrezzatura da taglio metallografica nel contesto: il flusso di lavoro completo per la preparazione dei campioni

L'apparecchiatura di sezionamento metallografico è il primo passo in una sequenza di preparazione definita. Capire dove si inserisce il sezionamento all'interno del flusso di lavoro più ampio chiarisce perché la qualità del taglio ha un'influenza così sproporzionata sui risultati analitici finali.

1. Sezionamento — La troncatrice metallografica o la sega a bassa velocità producono la sezione iniziale. La qualità del taglio determina la quantità di materiale che deve essere rimosso nella successiva molatura per raggiungere una superficie non danneggiata.
2. Montaggio — la sezione è incapsulata in resina termoindurente o polimerizzabile a freddo (epossidica, fenolica, acrilica) per creare un disco standardizzato e maneggevole per le fasi successive e per supportare i bordi del campione e le caratteristiche fragili durante la lucidatura.
3. Rettifica — passaggi successivi su carta abrasiva (SiC o a legante diamantato) di granulometria decrescente rimuovono lo strato danneggiato dal sezionamento e stabiliscono una superficie piana e planare. La profondità di macinazione richiesta è direttamente proporzionale alla gravità del danno da sezionamento: un sezionamento di alta qualità riduce il tempo di macinazione del 30–50% rispetto ad un sezionamento scarsamente controllato.
4. Lucidatura — La lucidatura con sospensione diamantata o silice colloidale sulle falde del tessuto rimuove i graffi rimanenti della molatura per produrre una finitura a specchio priva di deformazioni. La rugosità superficiale finale sui campioni metallografici lucidati è tipicamente Ra <0,01 µm.
5. Acquaforte — L'attacco chimico o elettrolitico rivela i confini dei grani, i confini di fase e le caratteristiche microstrutturali attaccando selettivamente diverse fasi e orientamenti. L'agente mordenzante più comunemente utilizzato per gli acciai al carbonio e bassolegati è il 2–4% di Nital (acido nitrico in etanolo); gli acciai inossidabili austenitici utilizzano il reagente di Kalling o l'attacco elettrolitico in acido ossalico.
6. Esame — sulla superficie preparata vengono eseguiti microscopia ottica, microscopia elettronica a scansione (SEM), diffrazione di retrodiffusione di elettroni (EBSD), spettroscopia a raggi X a dispersione di energia (EDS) e test di durezza per caratterizzare la microstruttura del materiale, la composizione di fase, la dimensione dei grani, il contenuto di inclusioni, lo spessore del rivestimento e la morfologia dei difetti.

L'investimento in attrezzature per il taglio metallografico di alta qualità e nella corretta selezione della mola garantisce ritorni complessivi in ​​ogni successiva fase di preparazione, riducendo i tempi di macinazione, preservando la geometria del campione, proteggendo le caratteristiche fragili e garantendo che la microstruttura osservata al microscopio sia la vera microstruttura del materiale, non un artefatto della preparazione.
