Guida completa alle apparecchiature di preelaborazione metallografica e ai materiali di consumo

Il fondamento di un'analisi metallografica accurata: preparazione del campione

Le apparecchiature e i materiali di consumo per la pre-elaborazione metallografica costituiscono la prima fase critica dei flussi di lavoro di caratterizzazione dei materiali. Prima che un campione raggiunga il microscopio (sia esso ottico, elettronico a scansione o diffrazione retrodiffusa di elettroni), la sua superficie deve essere preparata secondo uno standard che riveli le vere caratteristiche microstrutturali senza introdurre artefatti dovuti al sezionamento, al montaggio o all'abrasione. Un campione scarsamente preparato non può essere corretto nella fase di imaging ; gli strati di deformazione, i rilievi, le sbavature e i vuoti di estrazione creati durante la preparazione sono permanenti e produrranno risultati analitici fuorvianti.

La sequenza di pre-lavorazione segue una progressione definita: sezionamento → montaggio → molatura planare → lucidatura grossolana → lucidatura fine → lucidatura finale → incisione. Ogni fase dipende dalla corretta combinazione di capacità dell'attrezzatura e selezione dei materiali di consumo. La gamma di materiali di consumo (polvere per mosaico metallografico, panni per lucidatura, liquido di allumina, sospensione di diamante e soluzioni colloidali di biossido di silicio) svolge ciascuno una funzione specifica all'interno di questa sequenza e non è intercambiabile.

Attrezzature di pre-elaborazione metallografica : Strumenti principali

Un laboratorio di preparazione metallografica completo richiede una serie di strumenti, ciascuno progettato per una fase specifica di elaborazione del campione. La selezione dell'attrezzatura deve tenere conto della durezza del materiale del campione, dei requisiti di produttività e delle specifiche di finitura superficiale richieste dalle tecniche analitiche a valle.

Attrezzature per sezionamento e taglio

Le troncatrici abrasive e le seghe a filo diamantato di precisione sono le due principali tecnologie di sezionamento utilizzate nei laboratori metallografici. Troncatrici abrasive utilizzare dischi da taglio con rivestimento in resina o gomma che ruotano a 2.800–3.500 giri/min con flusso continuo di refrigerante per ridurre al minimo le zone di danno termico. Per le leghe ferrose sono standard le mole all'ossido di alluminio; per i materiali non ferrosi e ceramici sono preferite le mole in carburo di silicio. Le troncatrici di precisione dotate di morse portacampione e di controllo della velocità di avanzamento raggiungono strati di deformazione indotti dal sezionamento di inferiore a 50 µm negli acciai temprati, rispetto ai 200–500 µm delle smerigliatrici angolari manuali. Le seghe a filo diamantato funzionano con forze di taglio significativamente inferiori e sono la scelta corretta per ceramiche fragili, materiali semiconduttori e campioni archeologici in cui è fondamentale ridurre al minimo i danni meccanici.

Presse di montaggio

Le presse per il montaggio a compressione a caldo incapsulano i campioni sezionati in resina termoindurente o termoplastica a temperatura e pressione controllate. I parametri operativi standard per i composti di montaggio fenolici ed epossidici sono 150–180°C a 250–300 bar , mantenuto per 4–8 minuti seguito da un ciclo di rilascio della pressione raffreddato ad acqua. Le moderne presse di montaggio automatiche eseguono il ciclo completo senza l'intervento dell'operatore e forniscono una geometria di montaggio coerente, fondamentale per i sistemi di lucidatura automatizzati che utilizzano portacampioni con tolleranze di altezza fisse. Il diametro del cilindro della pressa di montaggio (25 mm, 30 mm, 40 mm e 50 mm sono standard) determina la dimensione del supporto e deve corrispondere al diametro del portacampione del sistema di lucidatura in laboratorio.

Sistemi di Smerigliatura e Lucidatura

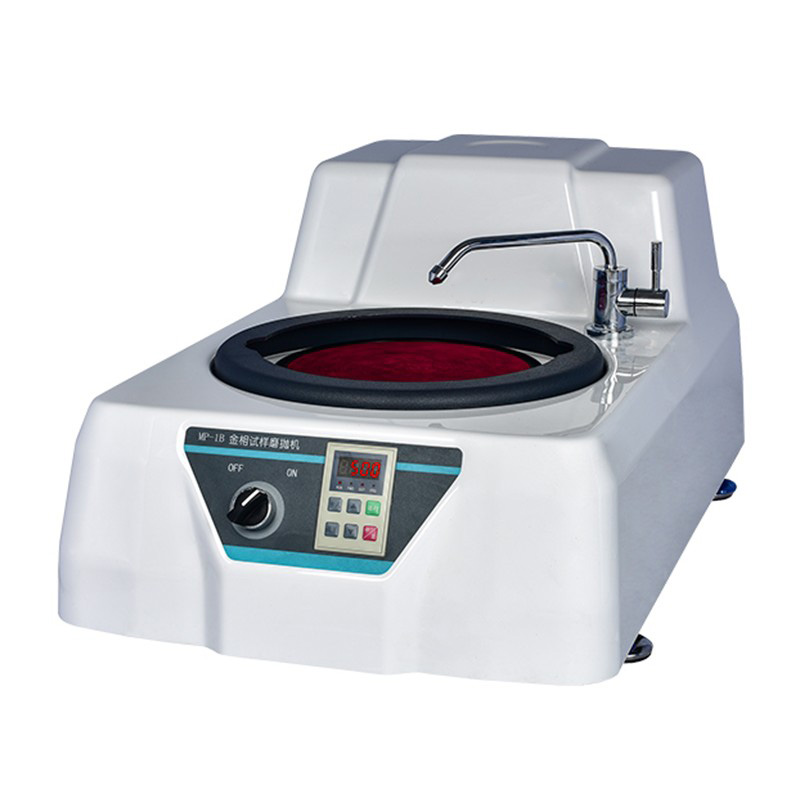

Le macchine automatizzate per la rettifica e la lucidatura rappresentano l'investimento in attrezzature di maggiore impatto in un laboratorio metallografico. I sistemi semiautomatici e completamente automatici utilizzano una piastra rotante con una testa del campione controrotante, applicando una forza aerodinamica programmabile (tipicamente 10–50 N per campione ), velocità di rotazione (50–300 giri/min) e tempo di elaborazione per ciascuna fase dei materiali di consumo. La riproducibilità dei sistemi automatizzati elimina la variabilità da operatore a operatore nella finitura superficiale e nella ritenzione dei bordi, le due fonti più comuni di errore indotto dalla preparazione nei flussi di lavoro di lucidatura manuale. I sistemi di forza centrali applicano la forza all'intero gruppo portacampione; i sistemi di forza individuali applicano una forza controllata a ciascun campione in modo indipendente, cosa necessaria quando si lavorano campioni di durezza diversa nello stesso supporto.

Polvere di mosaico metallografico: selezione e prestazioni del composto di montaggio

La polvere di mosaico metallografico, chiamata anche resina di montaggio o composto per inclusione, svolge molteplici funzioni oltre al semplice mantenimento del campione in una geometria conveniente. Il materiale di montaggio deve sostenere il bordo del campione durante la molatura e la lucidatura per evitare arrotondamenti, resistere ai solventi e agli agenti aggressivi utilizzati nelle fasi successive di preparazione e fornire un contrasto di durezza sufficiente con il campione per evitare la lucidatura a rilievo differenziale.

I principali tipi di composti di montaggio e i relativi criteri di selezione sono:

• Polvere fenolica (bachelite). — La scelta standard per le leghe ferrose e la maggior parte dei metalli industriali dove la ritenzione del tagliente non è critica. Polimerizza fino a formare un supporto duro e opaco con una durezza Vickers di circa 35–45 HV. Resistente alla maggior parte degli agenti aggressivi, inclusi nital e reagente di Keller. Temperatura di lavorazione: 150–160°C.
• Polvere di diallil ftalato (DAP). — Da preferire quando è richiesta una maggiore ritenzione del tagliente, ad esempio per rivestimenti, strati cementati e trattamenti superficiali. I supporti DAP sono più duri di quelli fenolici (50–60 HV) e mostrano un ritiro inferiore durante la polimerizzazione, producendo un migliore contatto dell'interfaccia campione-supporto e riducendo il rischio di formazione di spazi che portano all'arrotondamento dei bordi.
• Polvere epossidica caricata con minerali — Utilizzato per provini che richiedono la massima ritenzione dei bordi e resistenza chimica. Le particelle di riempitivo (tipicamente ossido di alluminio o carburo di silicio) aumentano la durezza del supporto a 60–80 HV e migliorano la lucidabilità a un livello più vicino a quello di molti campioni metallici, riducendo il rilievo differenziale.
• Polvere di montaggio conduttiva — Composti fenolici caricati con grafite o rame che producono supporti elettricamente conduttivi per analisi SEM ed EBSD senza la necessità di rivestimento sputtering. Valori di conducibilità di da 10⁻² a 10⁻¹ S/cm sono ottenibili con formulazioni riempite di rame.

Per i campioni sensibili al calore (saldature, polimeri e leghe a basso punto di fusione), i sistemi epossidici o acrilici a polimerizzazione a freddo sostituiscono completamente il montaggio a compressione a caldo, polimerizzando a temperatura ambiente sotto una pressione minima per 8-24 ore.

Panno per lucidatura metallografico: pelo, durezza e corrispondenza dell'applicazione

La scelta del panno per lucidatura è una delle decisioni più importanti sui materiali di consumo nella preparazione metallografica perché il panno controlla la geometria di taglio della sospensione abrasiva utilizzata in ogni fase di lucidatura. Il materiale del tessuto, l'altezza del pelo e la durezza determinano il modo in cui le particelle abrasive vengono trattenute e la libertà con cui si muovono sulla superficie del campione, influenzando direttamente la velocità di rimozione del materiale, la profondità dei graffi e la formazione dei rilievi.

Un errore comune nella preparazione è l'utilizzo di un panno con un'altezza eccessiva del pelo nella fase di lucidatura del diamante. I panni a pelo alto consentono alle particelle abrasive di muoversi liberamente e di adottare orientamenti casuali, producendo graffi multidirezionali e un maggiore sollievo tra fasi di diversa durezza. I panni duri e a pelo basso utilizzati con sospensioni diamantate producono graffi più direzionali e meno profondi che vengono rimossi efficacemente nella successiva fase di lucidatura.

Liquidi abrasivi per lucidatura: diamante, allumina e biossido di silicio a confronto

Le tre principali famiglie di liquidi abrasivi lucidanti utilizzati nella preparazione metallografica (sospensione di diamante, liquido lucidante con allumina e biossido di silicio colloidale) occupano posizioni distinte nella sequenza di preparazione e sono selezionate in base al materiale da preparare, alla finitura superficiale richiesta e alla tecnica analitica che segue.

Liquido lucidante per diamanti

Le sospensioni diamantate per lucidatura sono l'abrasivo principale per le fasi di lucidatura grossolana e intermedia. Le particelle di diamante sintetico monocristallino o policristallino sono sospese in un supporto a base di acqua o di olio a concentrazioni di 0,1–2,0 carati per 100 ml . I gradi di dimensione delle particelle vanno da 9 µm (grossolano) a 6 µm, 3 µm, 1 µm e 0,25 µm (fine), con ogni passaggio che rimuove lo strato graffiato introdotto dal grado precedente. La durezza del diamante pari a 10 sulla scala Mohs lo rende efficace su tutti i materiali metallici e ceramici, compresi gli acciai temprati superiori a 65 HRC, il carburo di tungsteno e le ceramiche di allumina che non possono essere lucidate con abrasivi più morbidi. Le sospensioni diamantate a base acquosa sono compatibili con la maggior parte dei panni lucidanti e rappresentano la scelta standard per i sistemi automatizzati; le sospensioni a base di olio riducono la corrosione acquosa su metalli reattivi come le leghe di alluminio e magnesio.

Liquido lucidante all'allumina

Le sospensioni lucidanti di allumina (Al₂O₃) vengono utilizzate principalmente per la lucidatura intermedia e finale di metalli non ferrosi, leghe di rame, alluminio e titanio. Disponibile nelle forme alfa-allumina (monocristallina, più dura, più aggressiva) e gamma-allumina (policristallina, più morbida, produce una finitura più fine), con dimensioni delle particelle di 0,05 µm, 0,3 µm e 1,0 µm . Le sospensioni di allumina vengono tipicamente applicate su tessuti di lana o sintetici a pelo medio e raggiungono valori di rugosità superficiale di Ra < 5 nm sulle leghe di alluminio. Una limitazione fondamentale dell’allumina è la sua tendenza a incorporarsi nei metalli teneri, in particolare alluminio e rame puri, lasciando residui bianchi visibili al microscopio che possono essere erroneamente identificati come particelle di seconda fase. Un'accurata pulizia ad ultrasuoni in isopropanolo dopo la lucidatura con allumina è essenziale prima di procedere all'incisione o all'esame SEM.

Liquido lucidante al biossido di silicio (silice colloidale).

Le sospensioni colloidali di biossido di silicio, comunemente denominate OPS (sospensione di lucidatura dell'ossido), sono l'abrasivo di lucidatura finale standard per la preparazione dei campioni EBSD e per i materiali in cui è richiesta la massima qualità superficiale. Particelle di silice colloidale di 0,02–0,06 µm in un veicolo leggermente alcalino (pH 9,5–10,5) eseguono simultaneamente sia l'abrasione meccanica che la dissoluzione chimica dello strato superficiale deformato. Questa azione chemiomeccanica rimuove il sottile strato di deformazione amorfo che rimane dopo la lucidatura del diamante, uno strato invisibile al microscopio ottico ma che produce una scarsa qualità del modello Kikuchi nell’EBSD. La silice colloidale è particolarmente efficace su leghe di titanio, superleghe di nichel, acciai inossidabili e metalli refrattari. Tempi di elaborazione di 15–45 minuti su vibrolucidatrice o 2–5 minuti su una lucidatrice rotativa con un panno chemiomeccanico sono tipici. Il pH alcalino richiede un'attenta manipolazione e un accurato risciacquo per evitare macchie superficiali, inoltre è necessario evitare che le sospensioni di silice colloidale si secchino sul panno o sulla superficie del campione poiché il gel essiccato è difficile da rimuovere senza reintrodurre danni superficiali.

Costruire una sequenza di preparazione: abbinare attrezzature e materiali di consumo al materiale

Una preparazione metallografica efficace richiede la selezione di apparecchiature e materiali di consumo come sequenza integrata anziché isolatamente. I seguenti principi guidano la progettazione della sequenza tra le categorie di materiali:

• Leghe ferrose dure (acciai >400 HV) — Supporto a compressione a caldo con DAP o polvere minerale → carte abrasive SiC grana 220/500/1200 → diamante da 9 µm su tessuto duro → diamante da 3 µm su tessuto medio → diamante da 1 µm su panno a pelo corto → silice colloidale su tessuto chemiomeccanico per EBSD o attacco diretto dopo 1 µm per microscopia ottica.
• Leghe di alluminio — Supporto epossidico a polimerizzazione a freddo (per evitare effetti di invecchiamento dovuti al calore della pressa) → Carte SiC → Diamante da 3 µm su tessuto medio → Allumina da 0,3 µm su panno morbido → Silice colloidale da 0,05 µm su lucidatore vibrante per EBSD. Evitare una pressione eccessiva in tutte le fasi di lucidatura per evitare sbavature della matrice morbida.
• Carburi cementati e ceramiche — Supporto fenolico o conduttivo → disco abrasivo diamantato (70–125 µm) → diamante da 15 µm su panno duro → diamante da 6 µm → diamante da 3 µm → diamante da 1 µm su panno a pelo corto. L'allumina e la silice colloidale sono generalmente inefficaci su materiali più duri di 1.500 HV.
• Rivestimenti a spruzzo termico e sistemi multistrato — Impregnazione epossidica sotto vuoto prima del montaggio per riempire la porosità del rivestimento e prevenire il distacco → Supporto DAP o riempito con minerali → Levigatura a bassa pressione per ridurre al minimo la delaminazione del rivestimento → Sequenza di diamanti fini con forza ridotta. La ritenzione dei bordi è il criterio di qualità principale; formazione di rilievi tra supporto e rivestimento eccedente 0,5 µm rende inaffidabile la misurazione dello spessore del rivestimento.

La documentazione della sequenza completa di preparazione, compreso il modello dell'attrezzatura, la marca e il grado dei consumabili, la forza applicata, la velocità della piastra e il tempo di lavorazione, per ciascun tipo di materiale consente ai laboratori di riprodurre i risultati in modo coerente tra gli operatori e nel tempo, che è un requisito fondamentale per le strutture di prova sui materiali accreditate ISO/IEC 17025.
